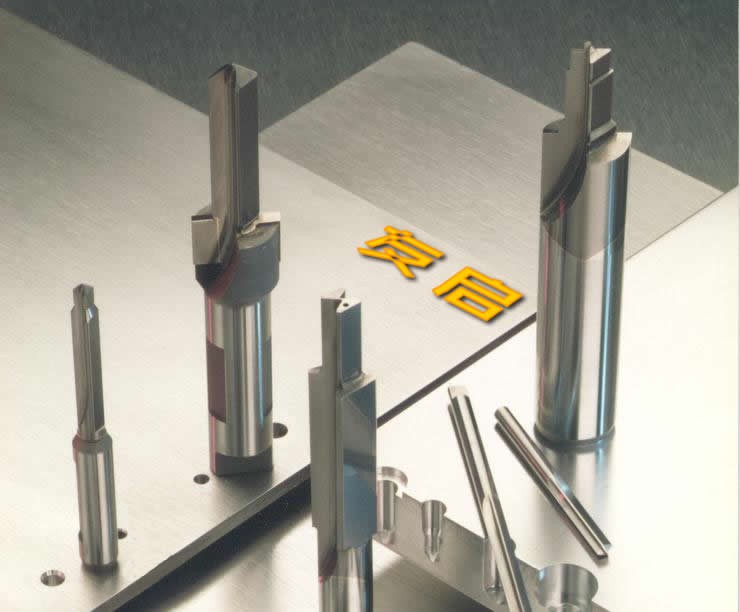

硬質合金直槽階梯鉆/成型鉆鉸刀

硬質合金階梯鉆鉆頭在我們產品的批量加工中扮有重要的角色，他為我們提高加工效率，保證產品的品質，降低生產時間成本和刀具成本，為現代化競爭提供了更好的優勢。

產品資訊

在線咨詢

關閉

產品咨詢

客服熱線：170-3166-0888

硬質合金階梯拋光鉆特點：

在我們的非標刀具定做中技術十分成熟，作為非標刀具廠家的我們建議可以在可能的情況下盡量使用這樣的產品；

它可以為你提高孔的表面質量；

還可以為你提高加工效率；

鉆鉸一次性完成。

直槽階梯鉆主要加工材料:

球墨鑄鐵、灰口鑄鐵、鋁合金、銅等。

直槽階梯鉆主要加工產品：

用于液壓行業、汽車零、電子、醫療、機器人、工程機械等。

直槽階梯鉆制造特點:

1．階梯孔、多階梯,、以及倒角一次完成；

2．橫刃修正采用一般采用標準研磨；

4．內冷和外冷選擇；

5．柄徑型式采用DIN6535HA h6；

6．涂層可選；

3．直槽。

硬質合金臺階麻花鉆加工示意圖，與傳統孔加工優勢對比

非標刀具

合金階梯拋光鉆鉆頭規格型號

規格型號	FOR TAP	小徑直徑	小徑槽長	槽全長	總長長度	柄部直徑
規格型號	Size	D1	L2	L3	L1	D2
YOU-BSD-86-M3A	M3A	2.5	8.8	20	62	6.0
YOU-BSD-86-M3B	M3B	2.75	8.8	20	62	6.0
YOU-BSD-86-M4A	M4A	3.3	11.4	20	62	6.0
YOU-BSD-86-M4B	M4B	3.65	11.4	20	62	6.0
YOU-BSD-86-M5A	M5A	4.2	13.5	26	66	6.0
YOU-BSD-86-M5B	M5B	4.65	13.5	28	66	6.0
YOU-BSD-86-M6A	M6A	5.0	16.5	34	79	8.0
YOU-BSD-86-M6B	M6B	5.55	16.5	34	79	8.0
YOU-BSD-86-M8A	M8A	6.8	21.0	47	89	10.0
YOU-BSD-86-M8B	M8B	7.4	21.0	47	89	10.0
YOU-BSD-86-M10A	M10A	8.5	25.5	55	102	12.0
YOU-BSD-86-M10B	M10B	9.35	25.5	55	102	12.0
YOU-BSD-86-M12A	M12A	10.2	30.0	60	107	14.0
YOU-BSD-86-M12B	M12B	11.2	30.0	60	107	14.0
YOU-BSD-86-M14A	M14A	12.0	34.5	65	115	16.0
YOU-BSD-86-M14B	M14B	13.2	34.5	65	115	16.0
YOU-BSD-86-M16A	M16A	14.0	38.5	73	123	18.0
YOU-BSD-86-M16B	M16B	15.1	38.5	73	123	18.0
YOU-BSD-86-M18A	M18A	15.5	43.5	79	131	20.0
YOU-BSD-86-M18B	M18B	16.0	43.5	79	131	20.0
YOU-BSD-86-M20A	M20A	17.5	47.5	89	147	22.0
YOU-BSD-86-M20B	M20B	18.9	47.5	89	147	22.0
YOU-BSD-86-M22	M22	19.5	51.5	90	149	24.0
YOU-BSD-86-M24	M24	21.0	56.5	97	152	26.0
YOU-BSD-86-M27	M27	24.0	62.5	103	160	30.0
YOU-BSD-86-M30	M30	26.0	70.0	110	170	33.0
